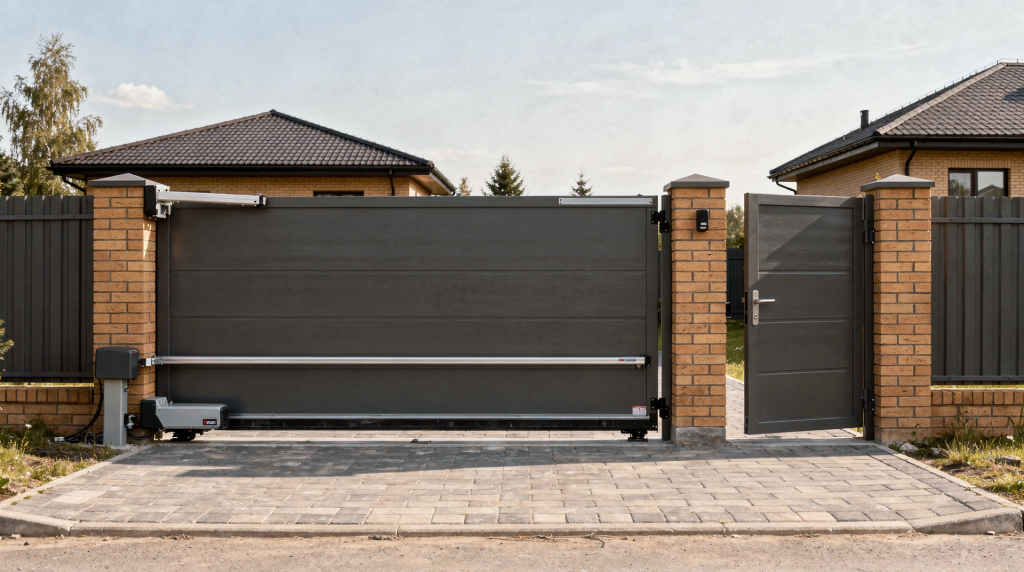

Ворота и калитка: откатные, распашные, автоматика и требования к проезду

Когда заказчик впервые подъезжает к дому, первое, что он видит, — это ворота. И от того, насколько грамотно они спроектированы, зависит не только внешний вид участка, но и ежедневное удобство, безопасность и долговечность всей входной группы. За восемь лет работы с загородными объектами я трижды переделывал чужие ворота, которые начинали клинить уже через сезон, и каждый раз причина была в игнорировании простых инженерных правил. В этой статье разложу всё по полочкам: от выбора типа конструкции до нюансов автоматики и требований к проезду — с поправкой на российские зимы, перепады температур и реальные сценарии использования.

Типы ворот: распашные, откатные и их конструктивные особенности

На практике в частном секторе доминируют две схемы: распашные и откатные (сдвижные). Каждая прижилась не случайно, и выбор между ними — это всегда компромисс между бюджетом, геометрией участка и климатическими условиями. Разберу плюсы и минусы без маркетинговой шелухи.

Распашные ворота: классика, которая не устаревает

Конструкция простая: два полотна на петлях, приваренных к столбам. Открываются наружу или внутрь. Несмотря на кажущуюся архаичность, в российских реалиях это часто самый надёжный вариант.

Плюсы:

• Простота конструкции. Минимум сложных узлов — ремонт можно выполнить своими руками, имея сварочный аппарат и болгарку.
• Низкая стоимость. По сравнению с откатными, изготовление и монтаж обходятся дешевле на 30–50%.
• Устойчивость к снегу. Полотнам не нужно двигаться по рельсу, поэтому снежная каша и наледь им не страшны.
• Возможность автоматизации. Поворотные приводы ставятся без проблем, хотя и требуют более точной настройки.

Минусы:

• Зависимость от свободного места. Перед воротами нужно 2–3 метра свободного пространства. Если машина припаркована вплотную, открыть створку не получится.
• Сложность зимой. После сильного снегопада приходится расчищать зону открывания, а иногда и выбивать наледь из петель.
• Риск повреждения ветром. Открытые полотна обладают большой парусностью — при резком порыве могут самопроизвольно захлопнуться, что опасно для людей и автомобиля.

Кому подойдут: распашные ворота — разумный выбор для участков с ограниченным бюджетом, для тех, у кого перед въездом всегда есть свободная площадка, и для регионов с обильными снегопадами, где откатные системы требуют постоянной чистки.

Откатные (сдвижные) ворота: современность и удобство

Одно полотно, которое уезжает в сторону вдоль забора на роликовых каретках. Стандарт для современных коттеджей, но с рядом оговорок.

Плюсы:

• Компактность. Не требуется пространство перед воротами — полотно просто сдвигается вдоль забора.
• Автоматизация. Линейные приводы ставятся проще и работают надёжнее, чем поворотные аналоги.
• Эстетика. Более аккуратный, современный вид, особенно если забор выполнен в едином стиле.
• Удобство. Можно открыть ворота, даже если машина стоит вплотную к проёму.

Минусы:

• Высокая цена. Конструкция сложнее: направляющая балка, каретки, противовес — всё это увеличивает стоимость.
• Зависимость от снега. Это главный минус. Если рельс забит снежной кашей или грязью, ворота клинит. Требуется регулярная очистка.
• Требование к месту. Для отката нужно минимум 1,5–2 длины ворот свободного пространства вдоль забора. Если забор короткий или есть препятствия (столбы, кусты), откатные ворота не поставить.
• Сложность монтажа. Требует точной установки фундамента и роликовых кареток — ошибки выливаются в перекосы и заедания.

Кому подойдут: откатные ворота — лучший выбор для участков, где перед въездом часто паркуются машины, для тех, кто хочет максимально удобную автоматизацию, и для регионов, где снег убирается регулярно.

Сравнительная таблица: что выбрать?

Для наглядности свёл ключевые параметры в таблицу. Цены ориентировочные, на момент написания статьи, и зависят от региона и сложности заполнения.

Важный нюанс: В России, особенно в регионах с суровой зимой, многие владельцы предпочитают распашные ворота именно из-за их надёжности в снежную погоду. Если вы не готовы тратить время на очистку рельса от снежной каши после каждого снегопада, распашные ворота будут более надёжным выбором.

Конструкция откатных ворот: от направляющей до противовеса

Откатные ворота — это не просто полотно на колёсиках. Это продуманная механическая система, где каждый элемент влияет на плавность хода и долговечность. Разберу основные узлы, на которых нельзя экономить.

1. Направляющая балка (рельс)

Основа всей конструкции. Это длинный стальной профиль толщиной 3–5 мм, который приваривается к нижней части полотна. По форме напоминает трапецию или «восьмёрку» и служит опорой для роликовых кареток.

• Материал: только качественная сталь. Алюминий не применяйте — он мягкий и быстро деформируется под нагрузкой.
• Толщина: минимум 3 мм. Для ворот тяжелее 500 кг берите 4–5 мм, иначе через пару зим балку поведёт винтом.
• Длина: направляющая должна быть длиннее полотна в 1,5–2 раза — это нужно для создания противовеса и стабильности движения.

2. Роликовые каретки

Узлы, которые крепятся к фундаменту и по которым «едет» направляющая балка. Внутри кареток — ролики, перемещающиеся внутри профиля.

• Типы: бывают с металлическими и полимерными роликами. Металлические прочнее, но шумнее и могут заклинивать при попадании грязи. Полимерные тише, меньше изнашивают рельс, но менее долговечны при высоких нагрузках.
• Количество: для стандартных ворот до 500 кг ставят 2 каретки. Для тяжёлых — 3 или 4.
• Качество: выбирайте каретки с подшипниками качения. Дешёвые аналоги на подшипниках скольжения быстро изнашиваются и начинают заедать.

3. Противовес (консоль)

Часть полотна, выступающая за пределы проёма. Нужна для баланса: предотвращает «проваливание» ворот в сторону проёма и обеспечивает стабильный ход.

• Функция: уравновешивает конструкцию, чтобы каретки не испытывали избыточных нагрузок.
• Размер: обычно длина противовеса составляет 1/2 или 1/3 от длины полотна.
• Конструкция: может быть выполнена как отдельная рама или как продолжение основного полотна. Главное — жёсткое крепление без люфтов.

4. Верхние и нижние улавливатели

Фиксируют ворота в закрытом положении и предотвращают раскачивание.

• Нижний улавливатель (защёлка): крепится к столбу и захватывает нижний край направляющей балки, не давая воротам приподняться.
• Верхний улавливатель: крепится к столбу и захватывает верхний край полотна, предотвращая раскачивание при ветре.
• Материал: качественная сталь с резиновыми или полимерными наконечниками для снижения шума и вибрации.

5. Концевой ролик

Устанавливается в конце направляющей балки. Смягчает удар при закрытии и предотвращает проваливание полотна.

• Тип: обычно пластиковый ролик с металлическим сердечником.
• Функция: при закрытии ворота «наезжают» на концевой ролик, который смягчает удар и фиксирует полотно.

6. Фурнитура и крепеж

Качество болтов, шайб и саморезов напрямую влияет на долговечность ворот. Используйте только оцинкованный или нержавеющий крепёж. Обычный чёрный болт через пару лет превратится в ржавую труху. Вся фурнитура должна быть из качественной стали — избегайте дешёвых силуминовых деталей, они ломаются при первой же нагрузке.

Практический совет: При заказе откатных ворот всегда уточняйте, из какой стали изготовлена направляющая балка и каретки. Если продавец не может дать точную информацию о толщине металла, лучше отказаться от этого предложения. Качественные ворота — это инвестиция на 10–15 лет.

Распашные ворота: рама, петли, усиление и автоматика

Распашные ворота только кажутся простыми. Чтобы они не провисли через год и не скрипели как несмазанная телега, нужно правильно спроектировать раму и подобрать петли. Особенно если планируется автоматизация.

1. Рама и каркас

Рама должна быть жёсткой и устойчивой к деформациям. Обычно используется профильная труба квадратного или прямоугольного сечения.

• Материал: профильная труба.
• Толщина стенки: минимум 2 мм для лёгких ворот, 3 мм для тяжёлых.
• Конструкция: раму обязательно усиливают диагональными элементами или внутренними рёбрами жёсткости. Без этого полотно со временем «поплывёт» и начнёт цеплять за землю.
• Заполнение: внутренняя часть рамы заполняется листовым металлом, профилем, деревом или сеткой. Важно, чтобы заполнение было жёстко закреплено и не создавало дополнительных нагрузок на раму.

2. Петли и опоры

Петли — самый критичный элемент. Они держат весь вес полотна и обеспечивают свободное движение.

• Типы петель:
  • Сварные петли: простые, но могут заклинивать при попадании грязи.
  • Подшипниковые петли: имеют встроенные подшипники, что обеспечивает лёгкий ход и долговечность.
  • Самовыравнивающиеся петли: автоматически выравнивают полотно при открытии — хороший вариант для автоматики.
• Количество: для стандартных ворот до 500 кг ставят по 2 петли на каждое полотно. Для тяжёлых — 3 петли.
• Монтаж: петли должны быть жёстко закреплены к столбам и раме. Используйте только качественный крепёж.

3. Усиление конструкции

Чтобы ворота не деформировались со временем, их необходимо усилить.

• Диагональные рёбра: установка диагональных элементов внутри рамы повышает жёсткость.
• Внутренние рёбра: добавление внутренних перекладин предотвращает прогиб полотна.
• Усиление петель: для тяжёлых ворот рекомендую использовать усиленные петли с подшипниками.

4. Автоматизация распашных ворот

Автоматизация распашных ворот возможна, но требует использования специальных поворотных приводов.

• Тип приводов: поворотные (с рычагом) или линейные с поворотным механизмом.
• Мощность: привод должен быть рассчитан на вес ворот. Для ворот до 500 кг подойдёт привод мощностью 300–400 Вт. Для тяжёлых — 500 Вт и выше.
• Установка: привод крепится к столбу и к раме ворот. Рычаг привода должен быть правильно настроен, чтобы ворота открывались и закрывались без заеданий.
• Дополнительные элементы: для автоматизации необходимы датчики положения (концевые выключатели), блок управления и, возможно, фотоэлементы для безопасности.

Важно: Автоматизация распашных ворот сложнее и дороже, чем откатных. Если вы планируете автоматизацию, откатные ворота будут более надёжным и удобным выбором.

Автоматика для ворот: привода, контроллеры и безопасность

Автоматика — это «сердце» современных ворот. Она обеспечивает удобное открытие и закрытие, но требует правильного подбора и монтажа. Давайте разберём, как выбрать автоматику и какие элементы необходимы для безопасной работы.

1. Типы приводов

Приводы — это механизмы, которые открывают и закрывают ворота.

• Линейные приводы (для откатных ворот):
  • Конструкция: шестерёнчатый механизм с зубчатой рейкой.
  • Плюсы: надёжные, мощные, легко устанавливаются.
  • Минусы: требуют точной установки и регулярной смазки.
  • Мощность: 300–600 Вт.
• Поворотные приводы (для распашных ворот):
  • Конструкция: рычажный механизм с поворотным валом.
  • Плюсы: простые, надёжные.
  • Минусы: требуют точной настройки угла открытия.
  • Мощность: 300–500 Вт.

2. Блок управления

Блок управления — это «мозг» системы. Он принимает сигналы от датчиков и управляет приводом.

• Функции:
  • Управление открытием/закрытием.
  • Контроль положения ворот (концевые выключатели).
  • Защита от перегрева.
  • Индикация состояния системы.
• Типы:
  • Стандартные: простые блоки с базовыми функциями.
  • Умные: блоки с поддержкой Wi-Fi, Bluetooth, интеграции с системами умного дома.

3. Датчики безопасности

Для безопасной работы автоматики необходимы датчики, которые предотвращают травмы и повреждения.

• Фотоэлементы (датчики движения):
  • Конструкция: два датчика (один излучатель, один приёмник), установленные по краям проёма.
  • Функция: если между датчиками появляется объект (человек, машина), ворота не закрываются или открываются.
• Концевые выключатели:
  • Конструкция: датчики, установленные на приводах.
  • Функция: определяют положение ворот (полностью открыты/закрыты) и останавливают привод.
• Датчики усилия:
  • Конструкция: датчики, установленные на приводах.
  • Функция: определяют сопротивление при закрытии (например, если ворота заклинило) и останавливают привод.

4. Управление и доступ

Система должна быть удобной в управлении.

• Радиоприёмники: приёмник, установленный на блоке управления, для управления с помощью радиоключа.
• Ключи-карты: карта с RFID-чипом для бесконтактного открытия.
• Смартфон-приложения: управление через Wi-Fi или Bluetooth — удобно, если вы уже используете умный дом.
• Кодовые панели: панель с цифровым кодом для доступа без ключа.

5. Монтаж и настройка

Правильный монтаж и настройка автоматики — залог её долговечности.

• Установка привода: привод должен быть установлен строго горизонтально и жёстко закреплён.
• Настройка датчиков: датчики должны быть правильно настроены на открытие/закрытие.
• Тестирование: после монтажа необходимо провести тестирование системы (открытие, закрытие, работа датчиков).
• Обслуживание: регулярная смазка привода, проверка датчиков и очистка системы.

Практический совет: При выборе автоматики всегда обращайте внимание на мощность привода и тип блока управления. Если вы планируете интеграцию с умным домом, выбирайте блоки с поддержкой Wi-Fi.

Требования к проезду: ширина, высота и организация пространства

Организация проезда — это не просто вопрос ширины ворот. Это комплексная задача, которая включает учёт габаритов транспорта, климатических условий и ландшафта. Игнорирование этих требований может привести к тому, что ворота будут неудобными или даже опасными.

1. Ширина проезда

Ширина проезда должна быть достаточной для заезда любого транспорта, который будет использовать участок.

• Стандартная ширина: для обычных легковых автомобилей минимальная ширина проезда — 3 метра.
• Для грузовиков: если на участок будут заезжать грузовики (например, для доставки стройматериалов), ширина проезда должна быть не менее 4–5 метров.
• Для снегоуборочной техники: в регионах с суровой зимой, где используется снегоуборочная техника, ширина проезда должна быть не менее 5 метров.
• Удобство: для комфортного заезда и парковки рекомендуется ширина проезда 4–5 метров.

2. Высота проезда

Высота проезда должна быть достаточной для заезда любого транспорта, включая грузовики с высоким кузовом.

• Стандартная высота: минимальная высота проезда — 2,5 метра.
• Для грузовиков: если на участок будут заезжать грузовики с высоким кузовом, высота проезда должна быть не менее 3–3,5 метра.
• Для спецтехники: для заезда спецтехники (например, кранов, экскаваторов) высота проезда должна быть не менее 4 метров.

3. Организация пространства перед воротами

Перед воротами должно быть свободное пространство для заезда и парковки.

• Свободное пространство: для распашных ворот требуется свободное пространство перед воротами (2–3 метра). Для откатных ворот это пространство не требуется.
• Парковка: если перед воротами планируется парковка, необходимо предусмотреть место для заезда и парковки.
• Доступность: перед воротами должен быть свободный доступ для заезда и парковки.

4. Климатические условия и ландшафт

Климатические условия и ландшафт также влияют на организацию проезда.

• Снег: в регионах с суровой зимой необходимо предусмотреть место для очистки снега перед воротами.
• Грунт: на участках с грунтовым покрытием необходимо предусмотреть укрепление проезда (например, с помощью бетона или асфальта).
• Ландшафт: на участках с неровным ландшафтом необходимо предусмотреть выравнивание проезда.

5. Примеры организации проезда

Для удобства приведу примеры организации проезда для различных ситуаций.

Важно: При организации проезда всегда учитывайте габариты транспорта, который будет использовать участок. Если вы не уверены в габаритах, лучше сделать проезд шире и выше.

Монтаж ворот: фундамент, столбы и установка полотна

Монтаж ворот — это критически важный этап, который определяет их долговечность и надёжность. Даже самая качественная конструкция может быстро выйти из строя, если фундамент или столбы установлены неправильно. Давайте разберём каждый этап монтажа.

1. Фундамент для откатных ворот

Фундамент — это основа откатных ворот. Он должен быть прочным и устойчивым к деформациям.

• Тип фундамента: для откатных ворот используется бетонный фундамент (монолитный).
• Размеры:
  • Длина: длина фундамента должна быть равна длине противовеса (1,5–2 длины ворот).
  • Ширина: ширина фундамента — 40–50 см.
  • Глубина: глубина фундамента — 1–1,2 м (в зависимости от грунта).
• Материал: бетон (класс B15–B20) с арматурой (диаметр 10–12 мм).
• Установка:
  1. Выкопать траншею.
  2. Установить арматурный каркас.
  3. Залить бетон.
  4. Дать бетону высохнуть (минимум 2–3 недели).
• Крепление кареток: на фундамент устанавливаются роликовые каретки. Они должны быть жёстко закреплены и выровнены.

2. Столбы для ворот

Столбы — это опоры, на которые крепятся ворота. Они должны быть прочными и устойчивыми к деформациям.

• Тип столбов:
  • Металлические: профильная труба (квадратная или прямоугольная).
  • Бетонные: бетонные столбы.
  • Деревянные: деревянные столбы (не рекомендуется для тяжёлых ворот).
• Размеры:
  • Диаметр: минимум 100–120 мм для лёгких ворот, 150 мм для тяжёлых.
  • Глубина: глубина установки столбов — 1–1,2 м (в зависимости от грунта).
• Материал: качественная сталь (для металлических столбов) или бетон (для бетонных столбов).
• Установка:
  1. Выкопать траншею.
  2. Установить столб.
  3. Залить бетон.
  4. Дать бетону высохнуть.
• Крепление петель: на столбы устанавливаются петли (для распашных ворот) или улавливатели (для откатных ворот).

3. Установка полотна ворот

Установка полотна — это финальный этап монтажа.

• Откатные ворота:
  1. Установить полотно на роликовые каретки.
  2. Выровнять полотно (по горизонтали и вертикали).
  3. Закрепить полотно на каретках.
  4. Установить улавливатели и концевой ролик.
• Распашные ворота:
  1. Установить петли на столбы.
  2. Установить полотно на петли.
  3. Выровнять полотно (по горизонтали и вертикали).
  4. Закрепить полотно на петлях.
  5. Установить улавливатели.

4. Проверка и тестирование

После установки необходимо проверить и протестировать ворота.

• Проверка:
  • Откатные: проверить движение полотна, работу улавливателей и концевого ролика.
  • Распашные: проверить работу петель, работу улавливателей.
• Тестирование:
  • Откатные: открыть и закрыть ворота несколько раз.
  • Распашные: открыть и закрыть ворота несколько раз.
• Настройка: если ворота не работают правильно, необходимо настроить их (например, отрегулировать петли или улавливатели).

Практический совет: При монтаже ворот всегда используйте качественный бетон и арматуру. Не используйте дешёвый бетон или арматуру — это может привести к деформации фундамента и столбов.

Типичные ошибки при выборе и установке ворот

При выборе и установке ворот многие владельцы жилья совершают ошибки, которые могут привести к серьёзным проблемам. Давайте разберём самые типичные ошибки и как их избежать.

1. Выбор не подходящего типа ворот

Одна из самых частых ошибок — выбор типа ворот, который не подходит для условий участка.

• Ошибка: установка откатных ворот на участке с частыми снегопадами и без регулярной очистки снега.
• Решение: в регионах с суровой зимой лучше выбрать распашные ворота, которые не заклинивают от снега.
• Ошибка: установка откатных ворот на участке с коротким забором или без места для отката.
• Решение: если нет места для отката, выберите распашные ворота.

2. Игнорирование требований к проезду

Игнорирование требований к проезду может привести к тому, что ворота будут неудобными или даже опасными.

• Ошибка: установка ворот шириной 3 м, когда на участок будут заезжать грузовики.
• Решение: для грузовиков ширина проезда должна быть не менее 4–5 м.
• Ошибка: установка ворот высотой 2,5 м, когда на участок будут заезжать грузовики с высоким кузовом.
• Решение: для грузовиков высота проезда должна быть не менее 3–3,5 м.

3. Некачественный монтаж фундамента и столбов

Некачественный монтаж фундамента и столбов может привести к деформации ворот и их быстрому выходу из строя.

• Ошибка: использование дешёвого бетона или арматуры для фундамента.
• Решение: используйте качественный бетон (класс B15–B20) и арматуру (диаметр 10–12 мм).
• Ошибка: неустойчивые столбы (например, деревянные столбы для тяжёлых ворот).
• Решение: используйте металлические или бетонные столбы для тяжёлых ворот.

4. Неправильная установка автоматики

Неправильная установка автоматики может привести к тому, что ворота не будут работать правильно.

• Ошибка: установка привода без настройки датчиков.
• Решение: настройте датчики (концевые выключатели, фотоэлементы) правильно.
• Ошибка: установка привода без смазки.
• Решение: регулярно смазывайте привод.

5. Игнорирование обслуживания

Игнорирование обслуживания может привести к тому, что ворота быстро выйдут из строя.

• Ошибка: не чистить рельс от снега и грязи.
• Решение: регулярно чистите рельс от снега и грязи.
• Ошибка: не смазывать петли и каретки.
• Решение: регулярно смазывайте петли и каретки. Я рекомендую делать это минимум дважды в год: перед зимой и после неё. Заодно проверяйте затяжку крепежа и состояние датчиков. Пренебрежение этими простыми действиями — самая распространённая причина преждевременного выхода из строя даже дорогих ворот.
